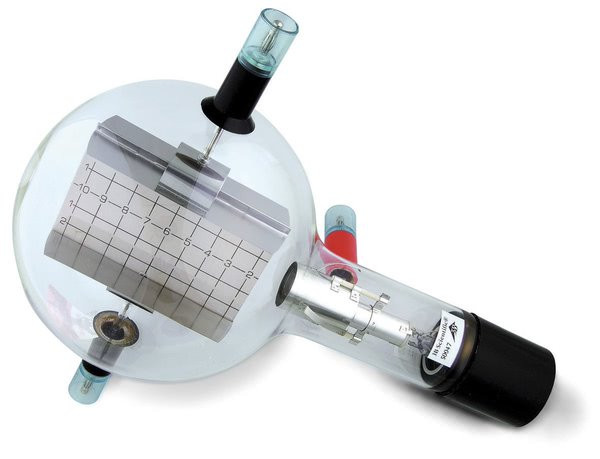

Tube D - Teltron Electron Deflection

Tub electronic cu vid ridicat, cu pistol de electroni cu focalizare și ecran fluorescent înclinat față de axa fasciculului, astfel încât traiectoria fasciculului să poată fi observată, iar efectele câmpurilor electrice și magnetice să poată fi studiate. Fasciculul de electroni poate fi deviat electric în câmpul electric al condensatorului cu plăci integrat și deviat magnetic cu ajutorul perechii de bobine Helmholtz D (U191051). Prin reglarea câmpului electric astfel încât să anuleze deviația magnetică, se pot determina sarcina specifică e/m și viteza electronilor.

Specificații
Tensiune filament: 6,3 V AC
Tensiune maximă anod: 5000 V
Curent anod: aprox. 0,1 mA la 4000 V
Tensiune maximă condensator: 5000 V
Ecran fluorescent: aprox. 90 × 60 mm²
Balon de sticlă: aprox. 130 mm diametru
Lungime totală: aprox. 260 mm.
